گابیون بندی یکی از قدیمی‌ترین و در عین حال مدرن‌ترین روش‌های ساخت دیوارهای حائل، ساحل‌سازی، کنترل فرسایش خاک و محوطه‌سازی است. در این روش، قفس‌هایی از توری فلزی مقاوم (معمولاً گالوانیزه شده) با سنگ‌های طبیعی یا شکسته پر می‌شوند و به دلیل وزن بالا، نفوذپذیری عالی و انعطاف‌پذیری سازه‌ای، گزینه‌ای ایده‌آل برای پروژه‌های عمرانی و معماری محسوب می‌شوند. در این مقاله، به صورت کاملاً تخصصی و مرحله به مرحله، تمام جزئیات اجرای گابیون بندی را شرح می‌دهیم.

مرحله 1: طراحی و محاسبات اولیه

قبل از هر اقدامی، باید ابعاد، ارتفاع، طول و نوع گابیون بر اساس نقشه و شرایط زمین مشخص شود. در این مرحله: نوع خاک و زاویه اصطکاک داخلی بررسی می‌شود، فشار وارد بر دیوار گابیونی (فشار فعال و غیرفعال خاک) محاسبه می‌گردد، عرض پی و ارتفاع دیوار تعیین می‌شود (معمولاً عرض پی بین 0.5 تا 1.5 برابر ارتفاع دیوار است) و نوع گابیون (جعبه‌ای، کیسه‌ای، تشکچه‌ای یا استوانه‌ای) متناسب با کاربرد انتخاب می‌شود. نکته فنی: برای دیوارهای حائل بلندتر از 4 متر، حتماً باید آنالیز پایداری و نشست توسط مهندس عمران انجام شود.

مرحله 2: آماده‌سازی بستر (پی‌کنی و تسطیح)

بستر اجرا، مهم‌ترین عامل در جلوگیری از نشست و واژگونی دیوار گابیونی است: خاکبرداری در محل پی تا عمق حداقل 20 تا 40 سانتیمتر (بسته به ارتفاع دیوار)، تسطیح و فشرده‌سازی بستر با استفاده از غلتک یا کوبیدن دستی (حداکثر شیب مجاز بستر: 5 درصد)، اجرای لایه زهکش (در صورت نیاز) شامل 10 تا 20 سانتیمتر شن و ماسه شسته شده همراه با ژئوتکستایل، اجرای پی بتنی کم‌آرماتور (اختیاری ولی توصیه می‌شود برای دیوارهای بالای 2 متر). ضخامت پی: 15 سانتیمتر، عیار سیمان: 250 کیلوگرم بر مترمکعب.

مرحله 3: حمل و مونتاژ قفس‌های گابیون در محل

قفس‌های گابیون معمولاً به صورت تخت (فشرده) به محل پروژه حمل می‌شوند: باز کردن قفس‌ها بر روی زمین صاف و هموار، بلند کردن دیواره‌های جانبی، جلو و پشت، اتصال لبه‌ها با استفاده از سیم گابیون (سیم گالوانیزه با قطر 2.2 تا 3 میلی‌متر) و با پیچش دو یا سه رشته‌ای، اتصال قفس‌های مجاور به یکدیگر برای ایجاد یکپارچگی. نکته: در محل اتصال قفس‌ها از فاصله 15 تا 20 سانتیمتر یک بست سیمی زده شود.

مرحله 4: انتخاب و آماده‌سازی سنگ‌ها

کیفیت سنگ‌ها تأثیر مستقیم بر دوام و کارایی گابیون دارد. مشخصات سنگ مناسب: سنگ‌های طبیعی با جنس آذرین یا دگرگونی (بازالت، آندزیت، گرانیت، سنگ آهک سخت)، دارای مقاومت فشاری بیشتر از 500 کیلوگرم بر سانتی‌متر مربع، زاویه‌دار و تیزگوشه (سنگ‌های گرد و صیقلی مجاز نیستند چون روی هم می‌لغزند)، تمیز، عاری از خاک، رس و مواد آلی، اندازه سنگ: حداقل 1.5 برابر بزرگترین بعد چشمه توری (مثلاً برای چشمه 8×10 سانتی‌متر، سنگ‌ها حداقل 12 تا 15 سانتی‌متر). سنگ‌های غیرمجاز: سنگ‌های هوازده، ترک‌خورده، شیست (ورقه‌ای)، سنگ گچ، سنگ نمک، سنگ‌های آهکی نرم، سنگ‌های گرد و صیقلی رودخانه‌ای..

مرحله 5: چیدمان سنگ‌ها داخل قفس (سنگ‌چینی)

اصولی ترین مرحله اجرا: لایه اول سنگ‌ها را با دقت در کف قفس بچینید، به گونه‌ای که توری کف دیده نشود، سنگ‌ها را با دست یا پنس مخصوص کنار هم بچینید (نه با بیل و لودر) تا کمترین خلل و فرج ممکن ایجاد شود، هر 30 تا 40 سانتیمتر ارتفاع، یک ردیف مهار سیمی عرضی (موسوم به ضد‌فشار یا باکل) نصب کنید تا از باد کردن دیواره‌ها جلوگیری شود، سنگ‌ها را تا حداکثر 3 تا 5 سانتیمتر بالاتر از لبه قفس بریزید تا بعد از نشست اولیه، لبه قفس کاملاً پر شود و در قفس‌های بلند (بیش از 50 سانتیمتر)، سنگ‌چینی را به صورت لایه لایه با تراکم بالا انجام دهید. نکته حرفه‌ای: در دیوارهای گابیونی که با خاک پشت پر می‌شوند، بین سنگ و خاک یک لایه ژئوتکستایل قرار دهید تا از خروج ریزدانه‌ها جلوگیری شود.

مرحله 6: بستن درب قفس و اتصال نهایی

پس از پر شدن قفس تا بالاتر از لبه: درب قفس را روی سنگ‌ها ببندید، با سیم گابیون، درب را به دیواره‌های جلو و عقب و درزهای طولی متصل کنید (حداقل هر 10 سانتیمتر یک بست)، قفس‌های رویی را با بست‌های عمودی به قفس‌های زیرین متصل کنید و در محل تماس قفس‌های مجاور، از بست‌های سیمی با الگوی ضربدری استفاده کنید.

مرحله 7: زهکشی و پس‌پر (در دیوارهای حائل)

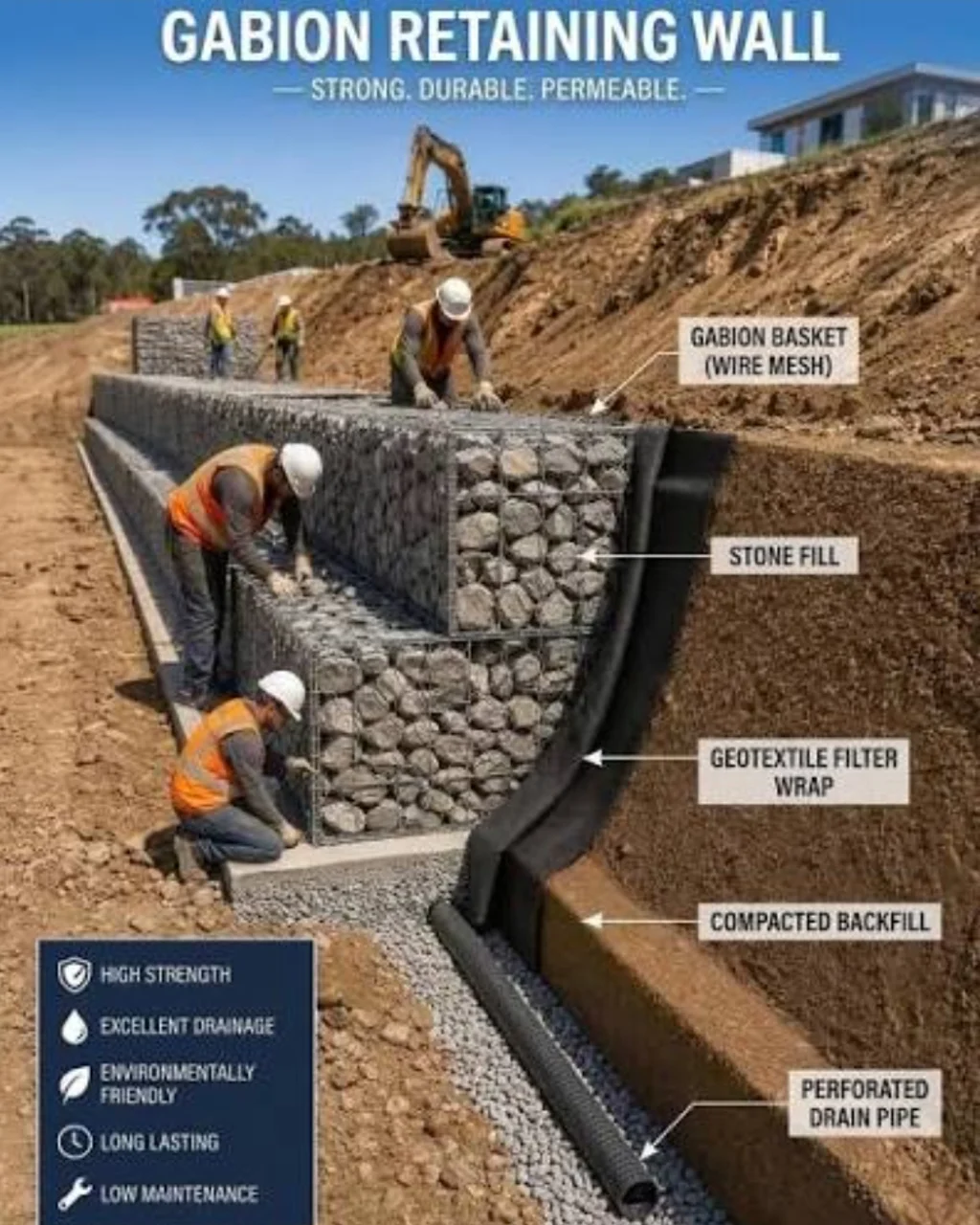

برای دیوارهای گابیونی بلندتر از 1.5 متر: لایه زهکش: پشت دیوار تا عمق حداقل 30 سانتیمتر با شن شسته (با دانه‌بندی 5 تا 20 میلی‌متر) پر می‌شود، ژئوتکستایل بین لایه زهکش و خاک پشتی قرار می‌گیرد و خروجی زهکش (لوله مشبک پلی اتیلن به قطر 100 میلی‌متر) در پایین دیوار تعبیه می‌شود.

مرحله 8: کنترل نهایی و تحویل موقت

قبل از تحویل نهایی، موارد زیر بازرسی می‌شوند: عدم وجود بریدگی یا پارگی در توری، محکم بودن تمام بست‌های سیمی، تراز و شاقول بودن دیوار (حداکثر 2 سانتیمتر انحراف در 5 متر)، عدم فاصله بین قفس‌های مجاور و مناسب بودن تراکم سنگ‌ها (عدم وجود حفره قابل مشاهده).

استانداردهای مهم در اجرای گابیون بندی

استاندارد ASTM A975: استاندارد توری گابیون. استاندارد EN 10223-3: استاندارد اروپایی گابیون. ضخامت پوشش گالوانیزه: حداقل 250 گرم بر مترمربع. مقاومت کششی توری: حداقل 380 مگاپاسکال. اندازه چشمه توری: 6×8 یا 8×10 سانتی‌متر (مستطیلی یا شش ضلعی).

مزایای فنی گابیون بندی نسبت به دیوار بتنی

نفوذپذیری بالا: عدم نیاز به زهکش سنگین. انعطاف‌پذیری: مقاوم در برابر نشست‌های نامتقارن و زلزله. مقاومت سیلابی: عدم تخریب در جریان‌های پرسرعت آب. زیست‌محیطی: امکان رشد گیاه در درزها. صرفه اقتصادی: هزینه 30 تا 50 درصد کمتر از دیوار بتنی مشابه.

معایب و محدودیت‌ها

عدم مقاومت کششی بالا (برای تنش‌های کششی مناسب نیست)، حساسیت به خوردگی در محیط‌های بسیار اسیدی یا شور (دریایی)، نیاز به نیروی ماهر و تجهیزات فنی برای سنگ‌چینی اصولی و سرعت اجرای پایین‌تر نسبت به دیوار بلوکی پیش‌ساخته.

کاربردهای تخصصی گابیون بندی

دیوار حائل در راهسازی و باغ‌های پلکانی، کنترل فرسایش کنار رودخانه و کانال‌های آبیاری، ساخت تندآب (اسپیل وی) و حوضچه‌های مستهلک کننده انرژی، محافظت از شیروانی‌های خاکی در معادن و پروژه‌های معدنی و محوطه‌سازی مدرن (نیمکت، آب‌نما، دیوار باغ و ویلا).

سوالات متداول تخصصی

عمر مفید گابیون استاندارد چقدر است؟ با توری گالوانیزه با پوشش 300 گرمی، عمر بین 50 تا 80 سال. با پوشش PVC (پلی وینیل کلراید)، بیش از 100 سال.

2. آیا گابیون در زلزله ایمن است؟ بله، به دلیل انعطاف‌پذیری بالا، گابیون نسبت به دیوارهای صلب بتنی عملکرد بسیار بهتری در زلزله دارد.

3. حداکثر ارتفاع مجاز دیوار گابیونی بدون پی بتنی؟ معمولاً 2 متر. برای ارتفاعات بیشتر، معمولٱ نیاز به پی بتنی و محاسبات پایداری است.

4. آیا می‌توان داخل گابیون از نخاله ساختمانی استفاده کرد؟ خیر، نخاله‌ها مقاومت کافی ندارند و باعث نشست و تخریب می‌شوند.

نتیجه‌گیری نهایی

اجرای اصولی گابیون بندی ترکیبی از دانش مهندسی، مصالح مرغوب و نیروی ماهر است. رعایت گام‌های ذکر شده از طراحی تا زهکشی و مهارهای میانی، تضمین‌کننده سازه‌ای پایدار با عمر بالای 50 سال خواهد بود. اگر پروژه شما نیاز به مقاومت در برابر سیل، زلزله یا رطوبت بالا دارد، گابیون بندی یکی از بهترین گزینه‌های فنی و اقتصادی است.
